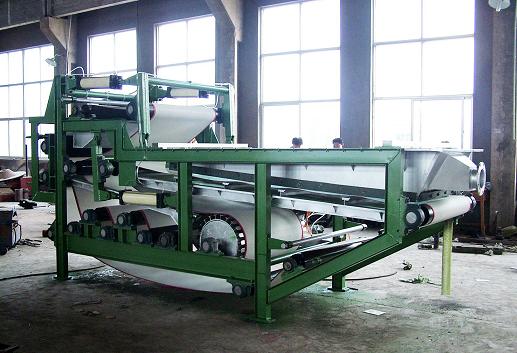

带式压滤机 Belt Filter Press

二.主要应用范围
　　各种工业废水污泥脱水处理The Sludge Dewatering Of The various Industrial Waste Water Treatment Plants.

　　屠宰、畜牧业污泥脱水处理The Sludge Dewatering Of The Butchery、Livestock...etc.Factories.

　　都市下水道、水肥、净水厂污泥脱水处理The Sludge Dewatering Of The City Sewer,Excretion,Water Purifying...etc.Sewage Treatment Plants.

　　食品、化工、矿业、各种工业制程中固/液分离脱水处理Solid And Li quid Separation Under Processing For The Food&Beverage、Chemical Industry、Mine...etc Factories.

三．带式压滤机的工作原理以及系统脱水过程
　　经过浓缩的污泥与一定浓度的絮凝剂在静、动态混合器中充分混合以后，污泥中的微小固体颗粒聚凝成体积较大的絮状团块，同时分离出自由水，絮凝后的污泥被输送到浓缩重力脱水的滤带上，在重力的作用下自由水被分离，形成不流动状态的污泥，然后夹持在上下两条网带之间，经过楔形预压区、低压区和高压区由小到大的挤压力、剪切力作用下，逐步挤压污泥，以达到最大程度的泥、水分离，最后形成滤饼排出。

　　1.化学预处理脱水

　　为了提高污泥的脱水性,改良滤饼的性质,增加物料的渗透性,需对污泥进行化学处理,本机使用独特的“水中絮凝造粒混合器”的装置以达到化学加药絮凝的作用，该方法不但絮凝效果好，还可节省大量药剂，运行费用低，经济效益十分明显。

　　2.重力浓缩脱水段

　　污泥经布料斗均匀送入网带，污泥随滤带向前运行，游离态水在自重作用下通过滤带流入接水槽，重力脱水也可以说是高度浓缩段，主要作用是脱去污泥中的自由水，使污泥的流动性减小，为进一步挤压做准备。

　　3.楔形区预压脱水段

　　重力脱水后的污泥流动性几乎完全丧失，随着带式压滤机滤带的向前运行，上下滤带间距逐渐减少，物料开始受到轻微压力，并随着滤带运行，压力逐渐增大，楔形区的作用是延长重力脱水时间，增加絮团的挤压稳定性，为进入压力区做准备。

　　4.挤压辊高压脱水段

　　物料脱离楔形区就进入压力区，物料在此区内受挤压，沿滤带运行方向压力随挤压辊直径的减少而增加，物料受到挤压体积收缩，物料内的间隙游离水被挤出，此时，基本形成滤饼，继续向前至压力尾部的高压区经过高压后滤饼的含水量可降至最低。

　　物料经过以上各阶段的脱水处理后形成滤饼排出，通过刮泥板刮下，上下滤带分开，经过高压冲洗水清除滤网孔间的微量物料，继续进入下一步脱水循环。

　　三 晶变频器在电机应用的主要特点：

　　1、低频力矩大、输出平稳

　　2、高性能矢量控制

　　3、转矩动态响应快、稳速精度高

　　4、减速停车速度快

　　5、抗干扰能力强

四、带式压滤机的结构特点
　　系列带式压滤机的构造紧凑、式样新颖、操作管理方便，处理能力大、滤饼含水率低，效果好。它与同类型设备相比，具有以下特点：

　　1、第一重力脱水段为倾斜式，污泥液面距滤布高达300mm，使污泥在重力脱水段静水头h增加，提高了重力脱水能力。

　　2、重力脱水段长，第一与第二重力脱水段总长5m多，使污泥在压榨前充分脱水失去流动性。同时，重力脱水段还设置反转等特殊机构，经“楔”形、“S”形压榨等作用使污泥滤饼获得最低含水量。

　　3、第一个脱水辊采用“T”型泄水槽，使压榨后的大量水迅速排出，从而提高了脱水效果。

　　4、滤带跑偏等设有自动控制装置，滤带张力和滤带移动速度可自由调整，操作管理方便。

　　5、噪音低、无振动。

　　6、化学药物用量少

五、应用
　　该机适用于城市污水处理厂、制药、电镀、造纸、皮革、印染、冶金、化工、屠宰、食品、酿酒、洗煤及环保工程中废水处理工序的污泥脱水，在工业生产中也可用于固液分离之场合，是环境治理和资源回收的理想设备。

带式压滤机在各行业的应用：
